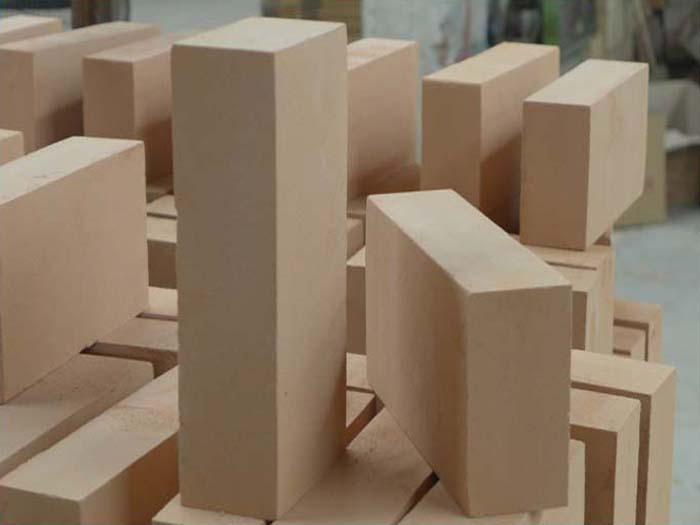

隔熱耐火制品在使用中多起到隔熱保溫的作用，它和致密耐火制品的制作工藝有所不同，主要方法有燃盡加入物法、泡沫 法、化學(xué)法和多孔材料法。

　　1.燃盡加入物法

　　該法是將鋸木屑等可燃或可升華添加物放入泥料中。均勻混合，然后用擠坯法、半干法或泥漿澆注法成型，干燥后燒成。 可燃或可升華添加物在燃燒過程中燒掉，留下空孔，成為隔熱耐火制品。

　　2.泡沫法

　　該法是將泡沫劑放入打泡機(jī)中加水?dāng)嚢瓒频眉?xì)小均勻的泡沫，再將泡沫加入泥漿中共同攪拌成泡沫泥漿，注入模型，聯(lián) 通模型一同干燥、脫模，在1320-1380℃（對高鋁隔熱耐火磚而言）下燒成，經(jīng)過加工整形即成制品。

　　3.化學(xué)法

　　它是在制磚工藝中利用化學(xué)反應(yīng)產(chǎn)生氣體而獲得一種多孔磚坯的方法。通常利用的化學(xué)反應(yīng)如碳酸鹽和酸、金屬粉末加酸 、苛性堿和鋁粉等?？梢岳玫幕瘜W(xué)反應(yīng)須是比較緩慢而能控制，否則在傾注入模時(shí)受機(jī)械擾動氣泡即行消失，如反應(yīng) 太快，可加入抑制劑如過氧化氫與二氧化錳，在細(xì)粉原料泥漿中混入發(fā)生氣泡的反應(yīng)物獲得穩(wěn)定的泡沫泥漿，注入模型， 干燥后燒成，此法制造純氧化物隔熱耐火制品，其氣孔率可達(dá)到55%-75%。

　　4.多孔材料法

　　該法是利用膨脹珍珠巖、膨脹蛭石和硅藻土等輕質(zhì)原料，通過人工制造的各種空心球?yàn)樵?，加一定的結(jié)合劑，通過 混合、成型、干燥和燒成等工序而制成隔熱耐火制品。
