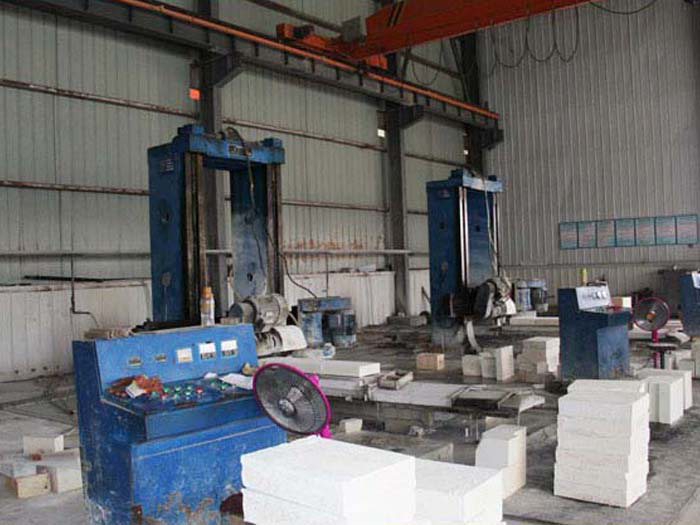

項目

指標(biāo)

AZS16

AZS20

AZS32

ZrO₂  %

≥16

≥20

≥32

Al₂O₃  %

≥59

≥55

≥45

Fe₂O₃  %

≤0.5

≤0.5

≤0.5

常溫耐壓強(qiáng)度  MPa

≥70

≥80

≥90

顯氣孔率  %

≤20

≤18

≤17

體積密度  g/cm³

≥3.0

≥3.1

≥3.2

0.2MPa荷重軟化開始溫度  ℃

≥1620

≥1650

≥1680

項目

指標(biāo)

AZS33Y

AZS36Y

AZS41Y

ZrO₂  %

32~36

35~40

40~44

SiO₂  %

≤16

≤14

≤13

Na₂O  %

≤1.45

≤1.45

≤1.3

Fe₂O₃+TiO₂+CaO+MgO+K₂O+Na₂O  %

≤2.0

≤2.0

≤2.0

Fe₂O₃+TiO₂  %

≤0.3

≤0.3

≤0.3

體積密度  g/cm³

≥3.75

≥3.8

≥3.95

顯氣孔率  %

≤1.5

≤1.0

≤1.0

靜態(tài)抗玻璃液侵蝕速度 1500℃×36h  mm/24h

≤1.6

≤1.5

≤1.3

玻璃相初析溫度  ℃

≥1400

≥1400

≥1400

氣泡析出率 1300℃×10h  %

≤2.0

≤1.5

≤1.0

玻璃相滲出量 1500℃×4h  %

≤2.0

≤3.0

≤3.0

單重＞50Kg容重 kg/m³

普通/傾斜澆鑄

≥3400

≥3450

≥3550

準(zhǔn)無縮孔澆鑄

≥3600

≥3700

≥3850

無縮孔澆鑄

≥3700

≥3750

≥3900
