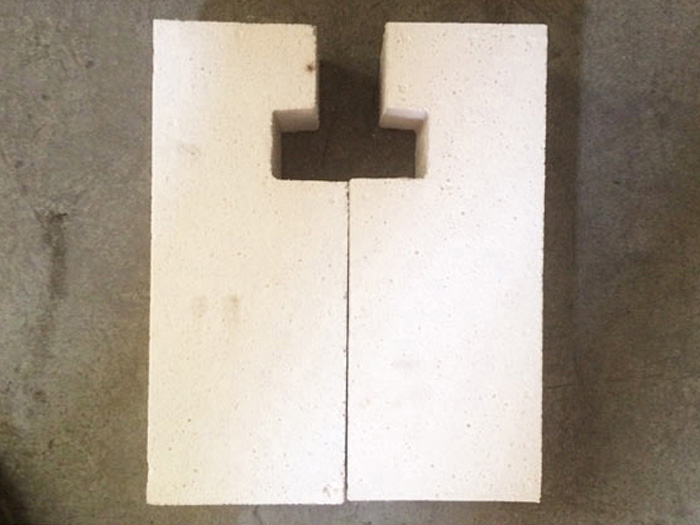

氧化鋁空心球磚以高純氧化鋁空心球?yàn)橹饕细邷責(zé)Y(jié)而成 .制品具有體積密度小,耐壓強(qiáng)度高,導(dǎo)熱系數(shù)低,使用溫度高等點(diǎn).可廣泛用于合成氨液化爐,乙烯造氣爐等高溫窯爐的內(nèi)襯,對腐蝕性氣體和熔渣有較強(qiáng)的抵抗能力,使用溫度在1800℃以下。

氧化鋁空心球磚，是由氧化鋁空心球和氧化鋁粉為主要原料，結(jié)合其他的結(jié)合劑，經(jīng)過1750度高溫?zé)贫?。屬于溫材料?jié)能保溫材料的一種。

氧化鋁空心球是一種新型的高溫隔熱材料，它是用工業(yè)氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體。以氧化鋁空心球?yàn)橹黧w，可制成各種形狀制品，高使用溫度1800℃，制品機(jī)械強(qiáng)度高，為一般輕質(zhì)制品的數(shù)倍，而體積密度僅為剛玉制品的二分之一。在石化工業(yè)氣化爐、炭黑工業(yè)反應(yīng)爐、冶金工業(yè)感應(yīng)電爐等高溫、溫窯爐上得到廣泛應(yīng)用，取得了十分滿意的節(jié)能效果。氧化鋁空心球及其制品是一種耐高溫、節(jié)能異的輕質(zhì)耐火材料，在各種氣氛下使用都非常穩(wěn)定。特別是于在1800℃的高溫窯爐上應(yīng)用?？招那蚩捎糜谧龈邷亍馗魺崽盍?，高溫耐火混凝土輕質(zhì)集料，高溫澆注料等。空心球磚可用于高溫節(jié)能（ >30%）倒焰窯、梭式窯、鉬絲爐、鎢棒爐、感應(yīng)爐、氮化爐等。對于減輕爐體重量，改造結(jié)構(gòu)、節(jié)約材料、節(jié)省能源，均會取得明顯效果。

制造氧化鋁空心球磚的原料是各種尺寸的氧化鋁空心球，結(jié)合劑是硫酸鋁。

將工業(yè)氧化鋁經(jīng)1500℃煅燒后用球磨機(jī)濕磨40h，經(jīng)酸洗、水洗、干燥后制成細(xì)粉備用。其配料比如下:氧化鋁細(xì)粉30%，其余為Al2O3空心球。各種尺寸空心球所占比例為：>5mm1%，5~3mm12%，3~2mm25%，2~0.7mm32%，結(jié)合劑為20%Al2（SO4）3水溶液，加入量為5%，外加水3.6%。先將各種尺寸的空心球按比例干混，加入結(jié)合劑和水混合后再加入細(xì)粉。料混好后，用木模加壓振動成型。由于坯體強(qiáng)度低，先烘干，再脫模。燒成是在倒焰窯內(nèi)進(jìn)行的，燒成溫度為1800℃。

氧化鋁空心球磚的體積密度為1.4g/cm3，常溫耐壓強(qiáng)度6MPa，導(dǎo)熱系數(shù)0.9W/（m.K）。

氧化鋁空心球磚的參考理化指標(biāo)如下：


鄭州榮盛耐材有限公司生產(chǎn)銷售各種耐火產(chǎn)品，我們將會為您提供質(zhì)的耐火材料，如果您對氧化鋁空心球磚有需求，歡迎致電榮盛耐材有限公司，我們將會讓您體驗(yàn)從材料選購到窯爐砌筑的一站式服務(wù)。榮盛耐材，您身邊的耐火材料！
